Konfigurasi Interface dan IP Address

Interface adalah "pintu gerbang" fisik perangkat Cisco yang menghubungkannya ke jaringan. Tidak seperti perangkat rumahan yang otomatis aktif saat dicolokkan, interface Cisco berada dalam kondisi shutdown (mati) secara default. Anda harus mengkonfigurasi dan mengaktifkannya secara manual melalui CLI.

1. Jenis Interface dalam Belajar Cisco Networking

Interface Cisco adalah port fisik atau virtual pada router dan switch yang berfungsi sebagai media transmisi data antar segmen jaringan. Dalam materi Belajar Cisco Networking, Anda akan menjumpai beberapa tipe interface utama berikut:

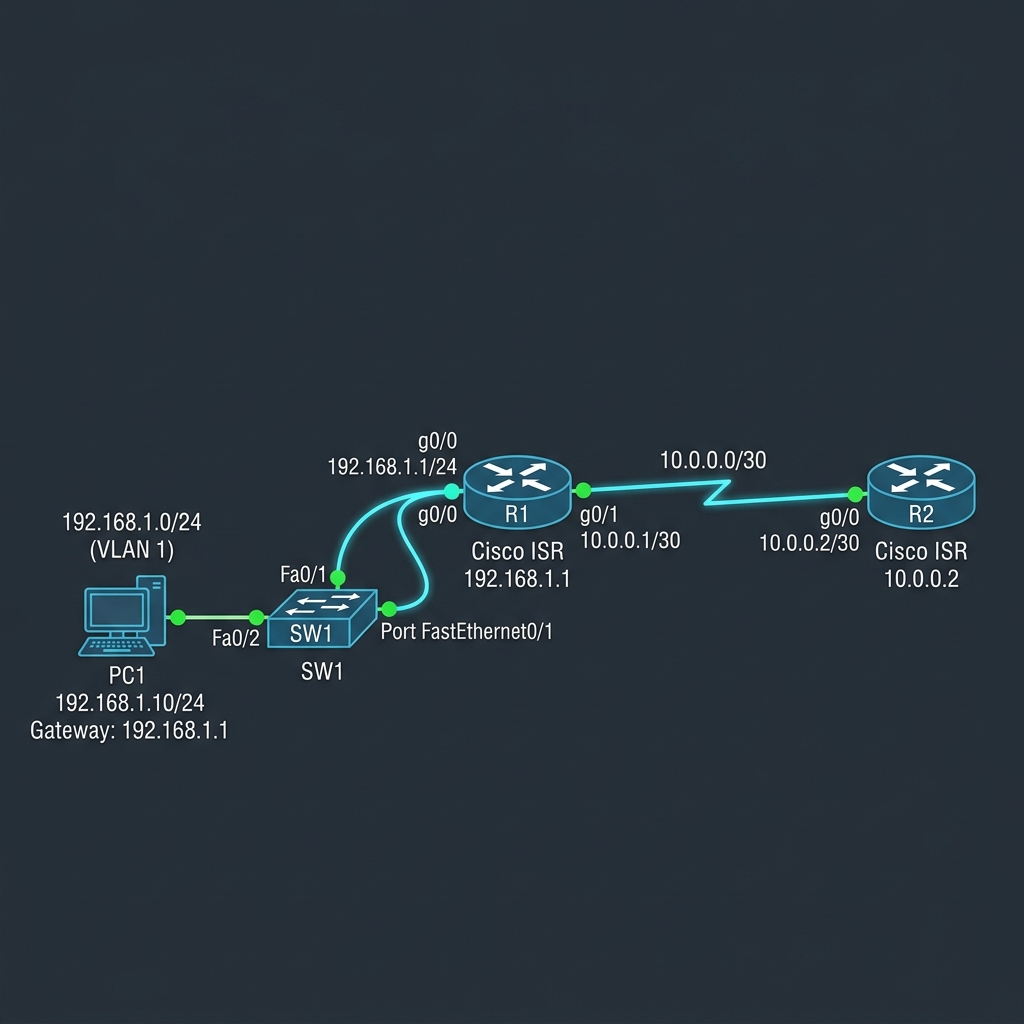

2. Langkah Konfigurasi Interface LAN Router Cisco (IPv4)

Konfigurasi interface LAN Cisco dilakukan dengan menentukan nomor interface, mengalokasikan IP address/subnet mask, dan mengeksekusi perintah no shutdown. Merujuk pada Dokumentasi Resmi Cisco IOS Interface, berikut adalah urutan panduan CLI untuk mengaktifkan interface LAN:

1. Masuk ke Mode Interface Target: Ketik interface fastethernet 0/0 (atau gigabitethernet 0/0).
2. Tambahkan Deskripsi Interface: Ketik description ## LAN - Switch Utama Lantai 1 ## untuk memberi keterangan identitas port.
3. Tetapkan IP Address & Subnet Mask: Ketik ip address 192.168.1.1 255.255.255.0.
4. Aktifkan Port Interface: Jalankan perintah no shutdown untuk menghidupkan interface dari kondisi mati default.

R1(config)# interface fastethernet 0/0
R1(config-if)# description ## LAN - Terhubung ke Switch Utama Lantai 1 ##
R1(config-if)# ip address 192.168.1.1 255.255.255.0
R1(config-if)# no shutdown
R1(config-if)# exit

! Log keluaran dari Cisco IOS saat interface diaktifkan:
! %LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
! %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

3. Konfigurasi Interface R1 — Point-to-Point WAN (Fa0/1)

Konfigurasi WAN Point-to-Point menggunakan subnet mask /30 (255.255.255.252) untuk mengalokasikan tepat dua IP address unik bagi masing-masing ujung router. Ikuti langkah berurutan berikut untuk mengkonfigurasi interface WAN:

1. Masuk ke Interface WAN: Ketik interface fastethernet 0/1.
2. Tambahkan Deskripsi Link WAN: Ketik description ## WAN - Link Utama ke Router R2 ##.
3. Tetapkan IP Address /30: Ketik ip address 10.0.0.1 255.255.255.252.
4. Nyalakan Port Interface: Jalankan perintah no shutdown.

R1(config)# interface fastethernet 0/1
R1(config-if)# description ## WAN - Link Utama ke Router cabang R2 ##
R1(config-if)# ip address 10.0.0.1 255.255.255.252
R1(config-if)# no shutdown
R1(config-if)# exit

4. Konfigurasi IPv6 Address pada Interface Cisco Router

Konfigurasi IPv6 pada router Cisco membutuhkan pengaktifan ipv6 unicast-routing secara global serta penetapan alamat IPv6 dengan format ipv6 address [alamat]/[prefix]. Pengalokasian IP ini mengikuti standar arsitektur IETF RFC 4291 (IPv6 Addressing Architecture). Berikut adalah tahapan berurutan konfigurasi IPv6:

1. Aktifkan Global IPv6 Unicast Routing: Jalankan perintah ipv6 unicast-routing pada mode Global Configuration agar router dapat melakukan packet forwarding IPv6.
2. Pilih Interface Target: Ketik interface gigabitethernet 0/0.
3. Tetapkan Global Unicast IPv6 Address: Gunakan sintaks ipv6 address 2001:db8:1::1/64.
4. (Opsional) Aktifkan Link-Local Address Otomatis: Jalankan perintah ipv6 enable untuk mengaktifkan IPv6 dan membuat link-local address (FE80::/10) secara otomatis.
5. Nyalakan Port Interface: Jalankan perintah no shutdown.

R1(config)# ipv6 unicast-routing
R1(config)# interface gigabitethernet 0/0
R1(config-if)# ipv6 address 2001:db8:1::1/64
R1(config-if)# ipv6 enable
R1(config-if)# no shutdown
R1(config-if)# exit

5. Mengapa Interface Loopback Sangat Penting?

Interface Loopback adalah interface virtual yang selalu aktif (always UP) yang berfungsi sebagai identitas utama router (Router ID) dan media pengujian jaringan. Berikut adalah urutan konfigurasi interface loopback:

1. Buat Interface Loopback Virtual: Ketik interface loopback 0.
2. Tetapkan IP Address Host (/32): Ketik ip address 1.1.1.1 255.255.255.255.

R1(config)# interface loopback 0
R1(config-if)# ip address 1.1.1.1 255.255.255.255
R1(config-if)# exit

6. Verifikasi dan Pengujian Konektivitas Interface

Verifikasi interface Cisco dilakukan menggunakan perintah show ip interface brief dan tes konektivitas paket ICMP ping. Lakukan verifikasi status interface melalui tahapan berikut:

1. Verifikasi Status IPv4: Jalankan perintah show ip interface brief.
2. Verifikasi Status IPv6: Jalankan perintah show ipv6 interface brief.
3. Pengujian Konektivitas ICMP Ping: Jalankan perintah ping 192.168.1.10 dari CLI router atau Command Prompt PC.

R1# show ip interface brief
Interface              IP-Address      OK? Method Status                Protocol
FastEthernet0/0        192.168.1.1     YES manual up                    up
FastEthernet0/1        10.0.0.1        YES manual up                    up
Loopback0              1.1.1.1         YES manual up                    up

R1# show ipv6 interface brief
GigabitEthernet0/0     [UP/UP]
    FE80::201:C3FF:FE1D:1
    2001:DB8:1::1

Lakukan uji tes konektivitas menggunakan ICMP (Ping):

R1# ping 192.168.1.10
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.1.10, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 ms

7. Troubleshooting Status Interface dalam Belajar Cisco

Troubleshooting interface Cisco dianalisis berdasarkan kombinasi status Layer 1 (Physical) dan Layer 2 (Data Link) pada baris keluaran CLI. Berikut adalah panduan analisis kerusakan untuk Network Engineer:

8. Latihan Praktik Belajar Cisco di Packet Tracer

Latihan praktik Cisco Packet Tracer bertujuan menguji keterhubungan fisik dan logis antar perangkat router, switch, dan PC. Cobalah skenario latihan berikut di simulator Cisco Packet Tracer:

1. Tambahkan 1 unit Router 1941 dan 1 unit Switch 2960 pada workspace.
2. Hubungkan port GigabitEthernet0/0 router ke port FastEthernet0/1 switch menggunakan kabel Straight-Through.
3. Konfigurasi IP address 192.168.10.1/24 pada interface g0/0 router dan jangan lupa jalankan no shutdown.
4. Tambahkan PC-0, hubungkan ke switch, dan beri IP static 192.168.10.2 dengan gateway 192.168.10.1.
5. Lakukan tes ping 192.168.10.1 dari Command Prompt PC-0 hingga mendapat respon *Reply*.
